產品簡介

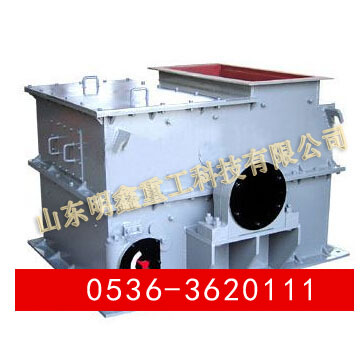

環錘式破碎機經高速轉動的錘體與物料碰撞破碎物料，它具有結構簡單，破碎比大，生產效率高等特點，可作干、濕兩種形式破碎，環錘式破碎機適用于礦山、水泥、煤炭、冶金、建材、公路、燃化等部門對中等硬度及脆性物料進行細碎。環錘式破碎機可根據用戶要求調整蓖條間隙，改變出料粒度，以滿足不同用戶的不同需求。
主要用途
環錘式破碎機用于破碎各種中硬且磨蝕性弱的物料。其物料的抗壓強度不超過100MPa，含水率小于15%。被破碎物料為煤、鹽、白堊、石膏、磚瓦、石灰石等。還用于破碎纖維結構、彈性和韌性較強的碎木頭、紙張或破碎石棉水泥的廢料以 回收石棉纖維等等。 此外，錘式破碎機不僅可用于破碎生產線，制砂生產線，也可在選礦生產線中替代圓錐式破碎機。
環錘式破碎機的主要工作部件為帶有錘子（又稱錘頭）的轉子。轉子由主軸、圓盤、銷軸和錘子組成。電動機帶動轉子在破碎腔內高速旋轉。物料自上部給料口給入機內，受高速運動的錘子的打擊、沖擊、剪切、研磨作用而粉碎。在轉子下部，設有篩板、粉碎物料中小于篩孔尺寸的粒級通過篩板排出，大于篩孔尺寸的粗粒級 阻留在篩板上繼續受到錘子的打擊和研磨， **后通過篩板排出機外。
工作原理
環錘式破碎機的主要工作部件為帶有環錘的轉子。轉子由環錘軸和環錘等零件組成。電機帶動轉子部在破碎腔內高速旋轉。需破碎的物料自上部給料口輸送到機內，受高速旋轉運動環錘的打擊、及物料間相互碰撞、擠壓、研磨作用而破碎。在轉子部的下方，設有蓖板，破碎了的小于蓖板孔尺寸的物料粒度級別通過蓖板板排除，大于蓖板孔尺寸的物料粒度繼續受到環錘的打擊，**后通過蓖板排除機外。
技術參數
環錘式破碎機技術參數
|
型號 |
進料粒度
(mm) |
出料粒度
(mm) |
產量(t/h) |
轉子轉速
(r/min) |
電動機 |
重量 |
外型尺寸 |
|
型號 |
功率 |
|
PCH0402型 |
≤200 |
≤10 |
8-12 |
960 |
Y132M2-6 |
5.5 |
0.8 |
810x890x560 |
|
PCH0404型 |
≤200 |
≤10 |
16-25 |
970 |
Y160L-6 |
11 |
1.05 |
980x890x570 |
|
PCH0604型 |
≤200 |
≤10 |
22-33 |
970 |
Y180L-6 |
15 |
1.43 |
1050x1270x800 |
|
PCH0606型 |
≤200 |
≤10 |
30-60 |
980 |
Y225M-6 |
30 |
1.77 |
1350x1270x1080 |
|
PCH0808型 |
≤200 |
≤10 |
70-105 |
740 |
Y280M-8 |
45 |
3.6 |
1750x1620x1080 |
|
PCH1010型 |
≤300 |
≤10 |
160-200 |
740 |
Y315M2-8 |
90 |
6.1 |
2100x2000x1340 |
|
PCH1016型 |
≤300 |
≤10 |
300-350 |
740 |
JS-128-8 |
155 |
9.2 |
2700x2000x1350 |
|
PCH1216型 |
≤350 |
≤10 |
620-800 |
740 |
Y450-8 |
355 |
15.0 |
4965x2500x1600 |
|
PCH1616型 |
≤400 |
≤10 |
700-900 |
740 |
YKK5001-8 |
400 |
19.3 |
5365x2500x1680 | |
