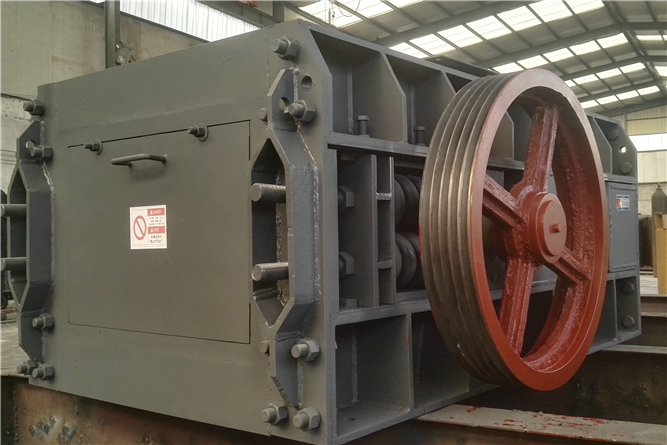

 對輥破碎機
一、概 述 對(雙)輥破碎機適用于抗壓強度小于 300Mpa，水份小于 35％的固體物料的中碎和細碎作業，可廣泛用于礦山、熱電、水泥陶瓷、冶金、化工、建材等行業，具有使用維修費低、性能可靠、粉塵少、噪音低等特點。 對(雙)輥破碎機配置兩個破碎輥，根據用戶需要的粒度，輥面分為平輥面和堆焊輥面兩種形式，若物料的抗壓強度超過200Mpa 時均可選擇加重機型。
平輥面機型適用于進料粒度小于 80mm ，成品粒度要求 0.5- 10mm 的細碎作業。如利用鵝卵石、建筑垃圾人工制砂(沙)；礦業細碎鐵礦石、石英石；陶瓷行業破碎原材料；冶金行業破碎焦炭，生石灰；焦化廠細碎煤粉、焦粉；化工行業破碎各種原料等或者與上述類似的破碎場合。
堆焊輥面機型適用于進料粒度小于 150mm ，成品粒度要求5- 30mm的中細碎作業。如水泥行業磨機前預破碎水泥熟料、石灰石及復合材料；水煤漿行業入磨前預破碎煤；鐵礦行業入磨前預破碎鋼渣、鐵礦石、硅礦石；制磚廠破碎各種礦石做免燒磚；熱電廠破碎電煤；或者與上述類似的破碎場合。 二、工作原理 對(雙)輥破碎機是利用兩個高強度耐磨合金破碎輥，相對旋轉產生的高擠壓力來破碎物料，物料進入兩輥間隙(V 型破碎腔)以后，受到兩破碎輥相對旋轉的擠壓力和剪切力作用，在擠軋、剪切和嚙磨下，將物料破碎成需要的粒度從排料口排出。 三、對輥破碎機主要技術參數 2PG系列對輥破碎機技術參數 | 序號 | 規格型號 | 進料粒度 | 出料粒度（可調mm） | 生產能力（T/h） | 電機功率（KW） | 電機功率（加重型kw) | 保護方式 | 傳動方式 | 1 | 2PG0404PT | ＜30 | 0.5-30 | 3-30 | 5.5×2 | 7.5×2 | 彈簧 | 三角帶
或
聯軸器 | 2 | 2PG0605PT | ＜40 | 0.5-30 | 6-50 | 15×2 | 18.5×2 | 3 | 2PG0806PT | ＜60 | 0.5-30 | 10-100 | 18.5×2 | 22×2 | 4 | 2PG1008PT | ＜80 | 0.5-30 | 15-130 | 22×2 | 30×2 | 5 | 2PG1209PT(Y) | ＜90 | 0.5-30 | 30-250 | 30×2 | 45×2 | 彈簧
或
液壓 | 6 | 2PG1212PT(Y) | ＜90 | 0.5-30 | 40-350 | 45×2 | 75×2 | 7 | 2PG1612PT(Y) | ＜110 | 0.5-30 | 60-420 | 75×2 | 90×2 | 8 | 2PG1618PT(Y) | ＜110 | 0.5-30 | 75-550 | 90×2 | 110×2 | 9 | 2PG1816PT(Y) | ＜130 | 0.5-30 | 90-700 | 110×2 | 185×2 | 10 | 2PG2018PT(Y) | ＜150 | 0.5-30 | 100-900 | 185×2 | 200×2 |
備注: 1、型號標注方式（以2PG1008PT為例）：2表示兩輥，P表示破碎機，G表示輥式，10表示碾輥直徑(1000mm)，08表示碾輥寬度(800mm)，P表示平輥，T（Y）表示彈簧保護(液壓保護)。 2、以上表中出料粒度的數字范圍表示粒度可以調節。 3、因設備不斷技術改進，以上數據僅供參考，實際數據以CAD電子版圖紙為準。
|
